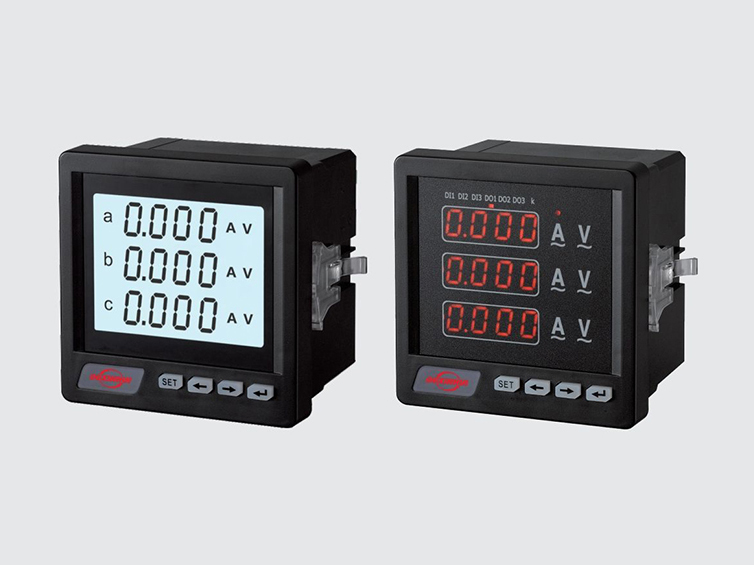

OXH-3AV系列数显三相电压表
产品介绍
性能特点
●高精度测量单、三相电压、三相电流、频率等电参量
●提供数码管或液晶显示，本地数据查询
●电流、电压变比可编程设置
●支持RS-485通讯，Modbus-RTU协议
●支持开关量输入、开关量输出、模拟量变送输出
●辅助电源：AC/DC 85V~265V、AC220V、AC380V、AC100V
●多种外形选择，满足不同柜体电气回路的要求
技术指标
测量精度
电压: 0.5级 电流: 0.5级 频率: ±0.02Hz 信号输入
接线方式: 单相、三相四线、三相三线 额定电压： AC 57.7V、AC 100V、AC 220V、AC 380V 额定电流： AC 1A、AC 5A 过负载： 电压：1.2倍(持续)，2倍/1秒(瞬时)
电流：1.2倍(持续)，10倍/5秒(瞬时)功耗： 电压：＜1VA/相，电流：＜0.4VA/相 阻抗： 电压：>300kΩ，电流：＜20mΩ 频率： 45~65Hz 辅助电源
工作范围: AC/DC 85V~265V、AC220V、AC380V、AC100V 功耗： ＜4VA 功能模块
通讯接口: 1路RS-485通讯，Modbus-RTU协议
波特率：12510~9600bps，默认9600 bps开关量输入： 支持4路干结点输入 开关量输出： 支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A 变送输出： 支持1路模拟量输出：0/4~20mA或0~5/10V 环境
工作温度: -10℃~+55℃ 存储温度： -25℃~+70℃ 相对湿度： ≤93%，无腐蚀性气体场所 海拔： ≤2500m 安全
绝缘电阻: ＞100MΩ 交流耐压： AC 2KV 电磁兼容性能
静电放电: 4级 电快速瞬变脉冲群： 4级 浪涌(冲击) 4级 外形尺寸

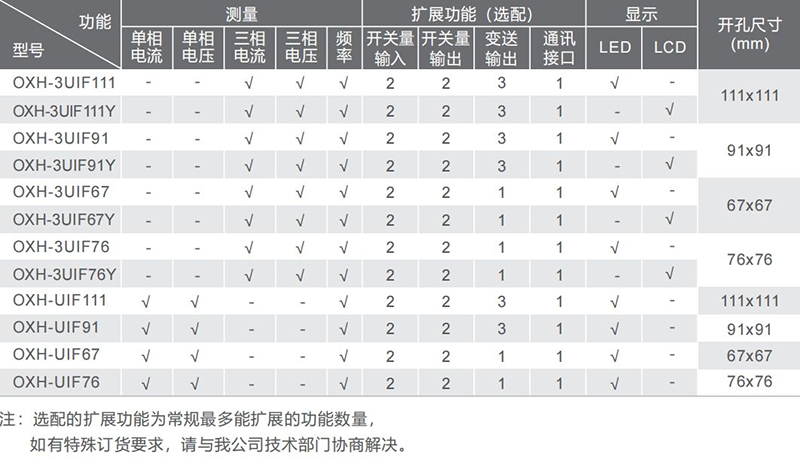

面框尺寸(mm): 120×120；80×80；96×96；72×72 开孔尺寸(mm): 111×111；76×76；91×91；67×67 规格选型

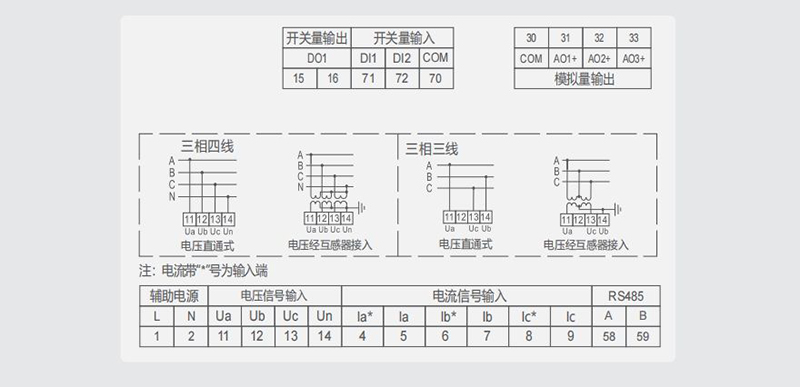

端子排列图

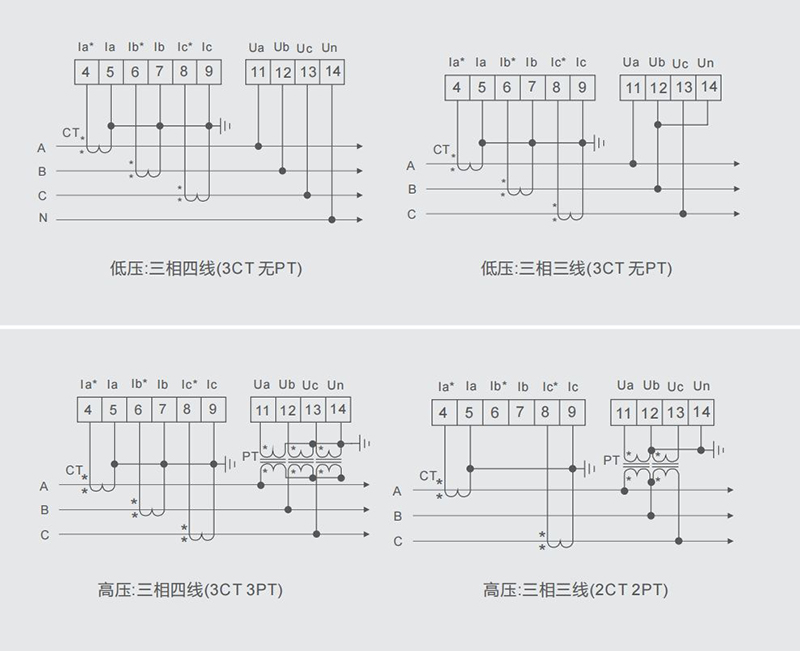

典型信号接线图
订货示例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
例1.
型号：OXH-3AA91-3D
外形尺寸：96x96
电源：AC 220V/50Hz
信号输入：三相三线，AC 10kV/100V，AC 1000A/5A
变送输出：3路0~10V
其他：其他出厂预设置(未作说明则按照默认设置出厂)
