电力自动化监控系统
智能化配电系统概述
随着我国经济的飞速发展,大型公共设施、工业项目等大面积多变电所用户的急剧增加，对供配电系统的安全性、可靠性、实时性、易用性、兼容性及掌控和管理提出了更高的要求，原来应用于高压输变电系统的电力自动化监控、保护技术已开始广泛应用到35kV 10kV 0.4kV等中低压配电中。变配电智能化综合监控系统是电力应用与工业自动化监控组态软件的结合，可广泛应用于各电压等级的企业变配电室、智能大厦、市政建设、智能化小区、学校、港口、机场等诸多领域，是一个开放式、智能化、网络化、组态化的用电自动化监控管理软件。
优点
充分满足电力工业未来的需求，具有预防、避免事故发生；完善、强化企业内部能量考核、减少设备停电和检修时间；实现资源共享等诸多优点，为现代化管理提供了坚实可靠的基础， 一次投资， 终身受益。分层分布式网络配置方案，适应各种类型变配电系统；支持双机双网配置，具备与企事业单位局域网的联网及与上级调度通讯功能；兼容国内外多种现场总线和多种PLC、RTU、 DCS等工控产品。提供方便、实用、美观的人机界面定义及表达工具，具有实时数据采集、一次接线图显示与操作、设备参数、事件报警/记录、遥控闭锁操作、曲线/棒图、统计分析、报表打印等功能。满足电力行业规范及相关行业标准,提供遥测、遥控、遥信、遥调及转发功能。支持CDT、modb us、PROFIBUS-DP、DEVICENET、DNP3.0、1801、 101/102/103/104、威胜等多种规约及国内外主要电力智能设备。
系统简介
OXH-6000变配电智能化综合监控系统是人和电气面向国内广大设计院、开关厂和用户推出的集高、低压变配电系统智能监控的完整解决方案。OXH-6000变配电智能化综合监控系统集监视、测量、计量、控制、保护、网络通讯和综合管理等多种自动化功能于一体.
技术符合行业规范、满足各种需求
采用电力自动化和分布式智能技术，充分满足电力行业未来的需求，具有预防、避 免事故发生;完善、强化能源计量和考核；减少设备停电和检修时间等诸多优点；具备与局域网 或上级调度端联网功能。实现高、低压变配电系统的高速实时综合监控；性能好的组态软件支持单机监控、主备监控、互备监控,满足大数据量、高实时性采集要求，并提供多 种智能化组态模板及管理模块
配置灵活：分层分布式的多种组网方案
系统通信网络采用分层、分布式结构，主网络采用工业以太网等高速总线，现场通信网络 采用485总线，中间通过多台网络通信控制器完成数据高速交换；组网极为灵活，支持在线发布 修 改 ， 适应各种不同规模的变配电系统。支持CDT91、MODBUS、 PROFIBUS-DP、 DEVICENET.DNP3.0、SC1801、101、102、103、104、M FWHM-ETER、ABBSPABUS等 通信规约，兼容数据转发和模拟盘。实现变电站原有设备的联网，满足变配电站新建和改 造不同要求。
功能强大：集中低压监控的智能型系统
根据高低压供配电系统的特点，提供多种风格系统操作界面及符合行业规范的软件功能模块；具有实时数据采集、一次接线图显 示与操作、参数设置、事件报警、数据记录、曲线、棒图、报表等功能(见图1)
成熟可靠：性能优的综合电力监控

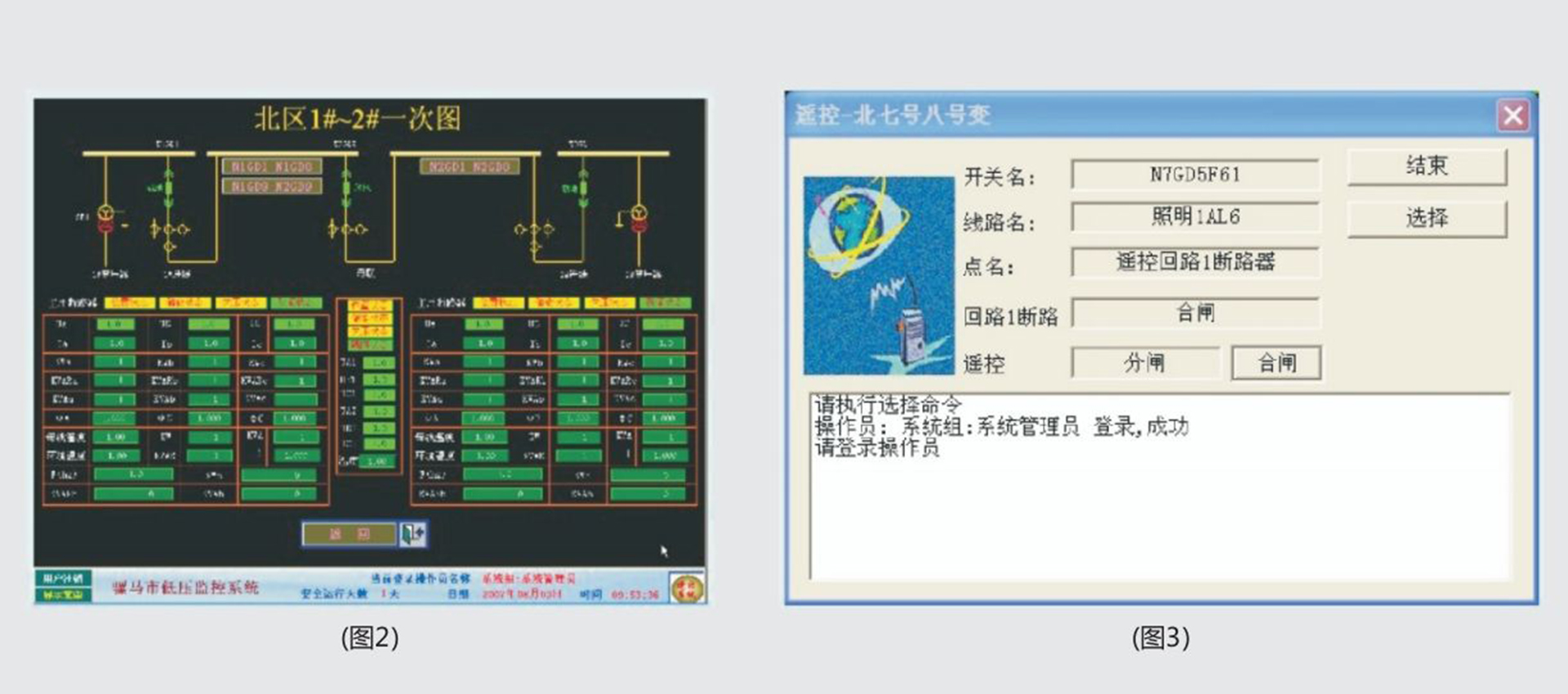

遥测：三相电压、三相电流、三相/单相有功功率、无功功率、功率因数；有功、无功、视在电能，母线、环境温度等。(见图2) 遥信：断路器储能、欠压、位置、跳闸,越限告警等多种信号。 遥控：计算机画面分合闸操作。(见图3)
