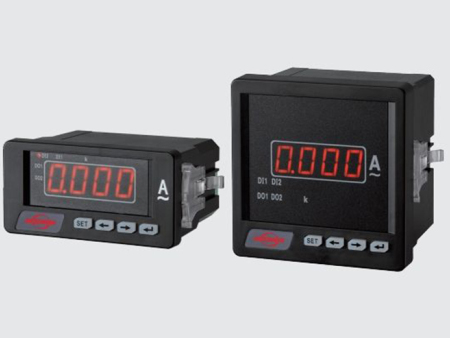

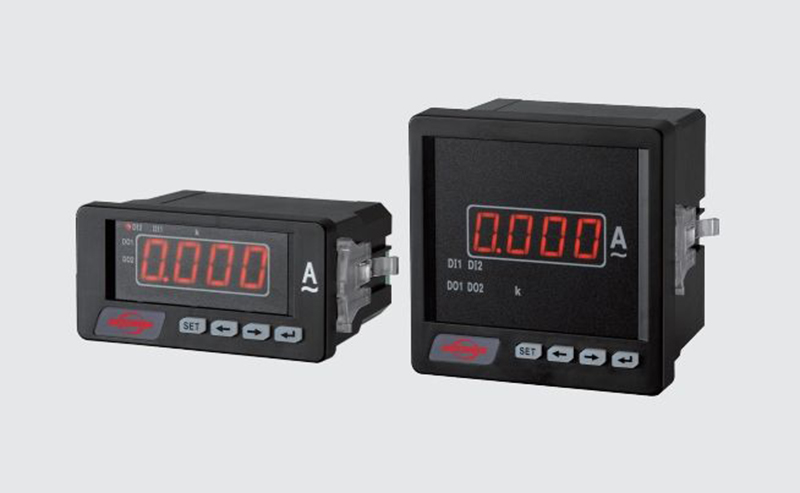

OXH-AA、DA系列数显单相电流表
-
性能特点 ●高精度测量单相交流电流或直流电流 ●提供数码管显示，本地数据查询 ●电流变比可编程设置 ●支持RS-485通讯，Modbus-RTU协议 ●支持开关量输入、开关量输出、模拟量变送输出 ●辅助电源：AC/DC 85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V ●多种外形选择，满足不同柜体电气回路的要求
| 留言咨询 更多信息 | |
| 分享： |
|
产品介绍
性能特点
●高精度测量单相交流电流或直流电流
●提供数码管显示，本地数据查询
●电流变比可编程设置
●支持RS-485通讯，Modbus-RTU协议
●支持开关量输入、开关量输出、模拟量变送输出
●辅助电源：AC/DC 85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V
●多种外形选择，满足不同柜体电气回路的要求
技术指标
测量精度
电流: 0.5级 信号输入
接线方式: 单相 额定电压： AC 1A、AC 5A、 DC 20mA、DC 1A、DC 5A、DC 75mV 过负载： 1.2倍(持续)，10倍/5秒(瞬时) 功耗： ＜0.4VA/相 阻抗： ＜20mΩ 频率： 45~65Hz或直流 辅助电源
工作范围: AC/DC 85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V 功耗： ＜4VA 功能模块
通讯接口: 1路RS-485通讯，Modbus-RTU协议
波特率：12510~9600bps，默认9600 bps开关量输入： 支持2路干结点输入 开关量输出： 支持2路继电器输出，容量：AC 250V/5A，DC 30V5A 变送输出： 支持1路模拟量输出：0/4~20mA或0~5/10V 环境
工作温度: -10℃~+55℃ 存储温度： -25℃~+70℃ 相对湿度： ≤93%，无腐蚀性气体场所 海拔： ≤2500m 安全
绝缘电阻: ＞100MΩ 交流耐压： AC 2KV 电磁兼容性能
静电放电: 4级 电快速瞬变脉冲群： 4级 浪涌(冲击) 4级 外形尺寸
面框尺寸(mm): 120×120；80×80；96×48；96×96；72×72 开孔尺寸(mm): 111×111；76×76；92×45；91×91；67×67 规格选型

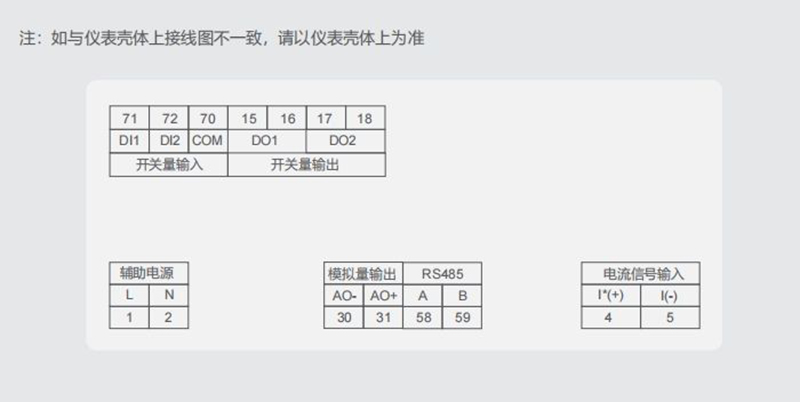

端子排列图

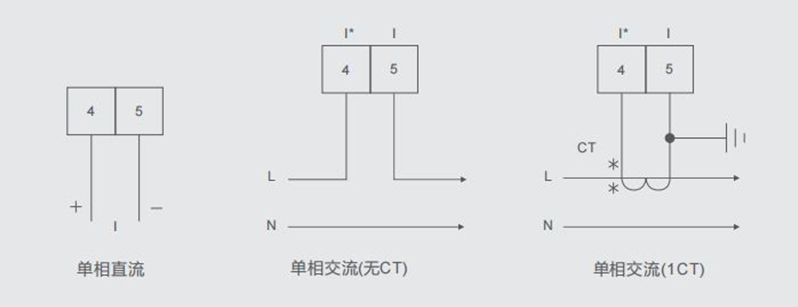

典型信号接线图
订货示例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
例1:
型号：OXH-AA49-2I2OTD； 外形尺寸：96x48; 电源：AC 220V/50HZ；
开关量输入：2路；开关量输出：2路；通讯：RS485；
信号输入：AC 5A； 变送输出：1路4~20mA
其他：其他出厂预设置(未作说明则按照默认设置出厂)
例2:
型号：OXH-AA91-IOTD； 外形尺寸：96x96; 电源：AC 220V/50HZ；
开关量输入：1路；开关量输出：1路；通讯：RS485；
信号输入：AC 5A； 变送输出：1路4~20mA
其他：其他出厂预设置(未作说明则按照默认设置出厂)
