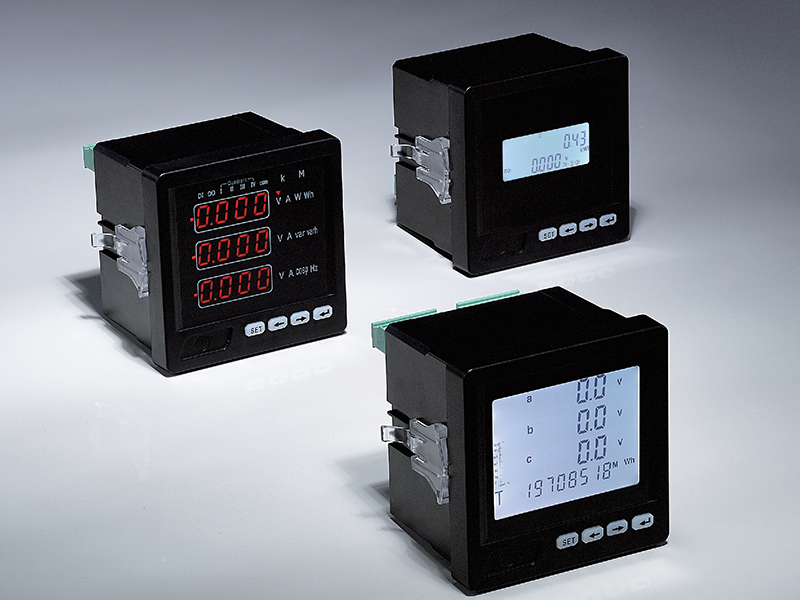

多功能监控仪表
-
多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。多功能监控仪表有着极高的性 价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。
| 留言咨询 更多信息 | |
| 分享： |
|
产品介绍
产品标准
●GB/T 22264.1-25108 安装式数字显示电测量仪表 第1部分：定义和通用要求
●GB/T 22264.7-25108 安装式数字显示电测量仪表 第7部分：多功能仪表的特殊要求
●GB/T 22264.8-25108 安装式数字显示电测量仪表 第8部分：推荐的并验方法
●GB/T 17215.322-25108 交流电测量设备-特殊要求-第22部分：静止式有功电能表(0.2S级和0.5S级)
●GB/T 17215.323-25108 交流电测量设备-特殊要求-第23部分：静止式无功电能表(2级和3级)
●DL/T 614-25107 多功能电能表
●GB14287-25105 电气火灾监控系统
●GB50045-95 高层民用建筑设计防火规范
●GB50054-95 低压配电设计规范
●GB50096 住宅设计规范
●GB13955-25105 剩余电流动作保护装置的安装和运行
●GB50016-25106 建筑设计防火规范

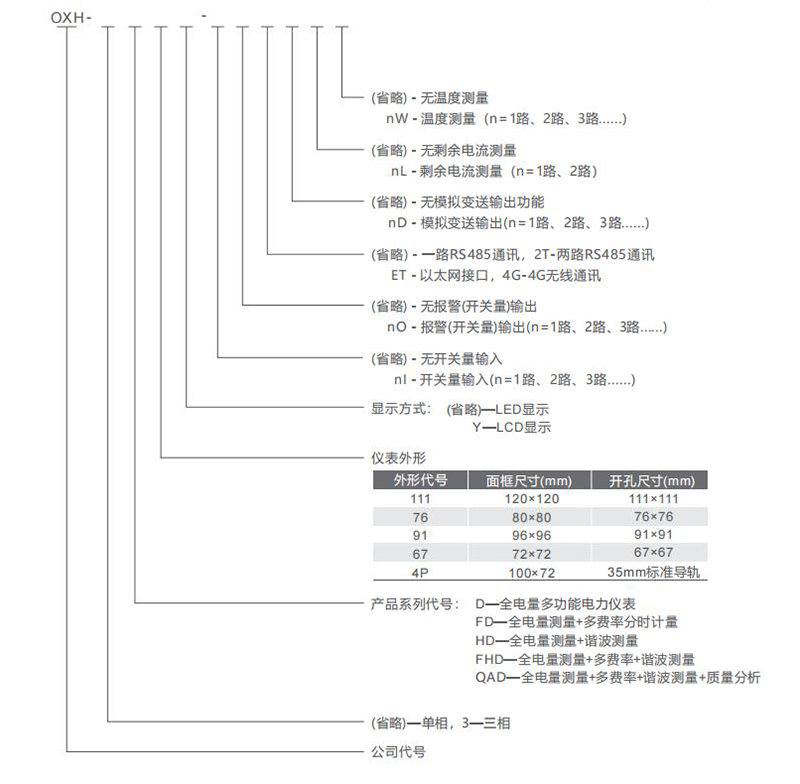

型号命名

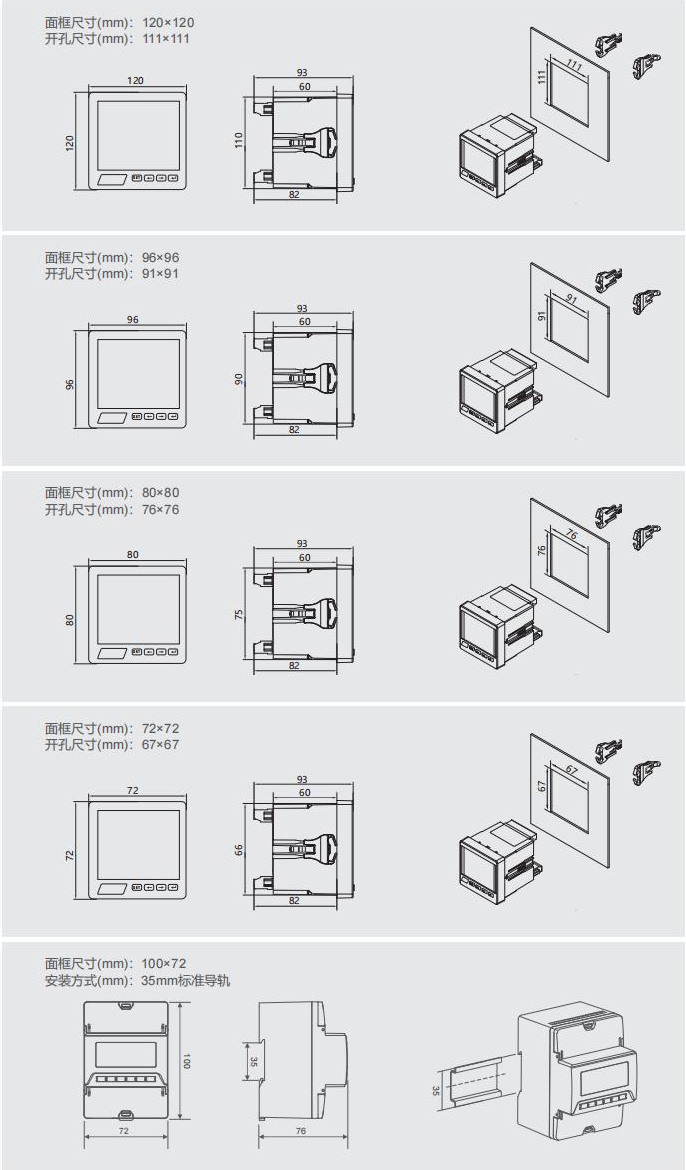

外形尺寸图
性能特点
1.高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
2.正反向有功/无功电能计量
3.分时电能计量、分时电能定时抄表
4.测量三相电压、三相电流的总谐波畸变率(THD)，2-31次奇次谐波分量
5.提供数码管或液晶显示，本地数据查询
6.菜单直观，按键操作简单
7.电流、电压变比可编程
8.提供多回路的漏电流监控
9.提供多回路控制节点，可用于报警、跳闸等控制
10.支持消防联动，远程切断故障回路
11.支持RS-485通讯，Modbus-RTU协议
12.支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
13.安装方便，接线简单，工程量小
14.辅助电源：AC/DC 85V~265V、AC220V、AC380V、AC100V
15.可完成SCADA、PLC中多种通讯软件的组网
技术指标
测量精度
电压: 0.5级 电流： 0.5级 有功功率： 0.5级 无功功率： 0.5级 功率因数： 0.5级 频率： ±0.02Hz 有功电能： 0.5S级或0.2S级 无功电能： 1级或2级 信号输入
接线方式: 单相、三相四线、三相三线 额定电压： AC 57.7V、AC 100V、AC 220V、AC 380V 额定电流： AC 1A、AC 5A 过负载： 电压：1.2倍(持续)，2倍/1秒(瞬时)
电流：1.2倍(持续)，10倍/5秒(瞬时)功耗： 电压：＜1VA/相，电流：＜0.4VA/相 阻抗： 电压：＞300kΩ，电流：＜20mΩ 频率： 45~65Hz 辅助电源
工作范围: AC/DC：85V~265V 功耗： ＜4VA 功能模块
通讯接口: 支持1路RS-485通讯，Modbus-RTU协议
波特率：12510~9600bps，默认2400 bps开关量输入： 支持4路干结点输入 开关量输出： 支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A 变送输出： 支持1路模拟量输出：0/4~20mA或0~5/10V 电能脉冲输出： 支持2路电能脉冲输出，常数：8000imp/KWh(KvaOXH) 环境
工作温度: -10℃~+55℃ 存储温度： -25℃~+70℃ 相对湿度： ≤93%，无腐蚀性气体场所 海拔： ≤2500m 安全
绝缘电阻: ＞100MΩ 交流耐压： AC 2KV 电磁兼容性能
静电放电: 4级 电快速瞬变脉冲群： 4级 浪涌(冲击) 4级 外形尺寸

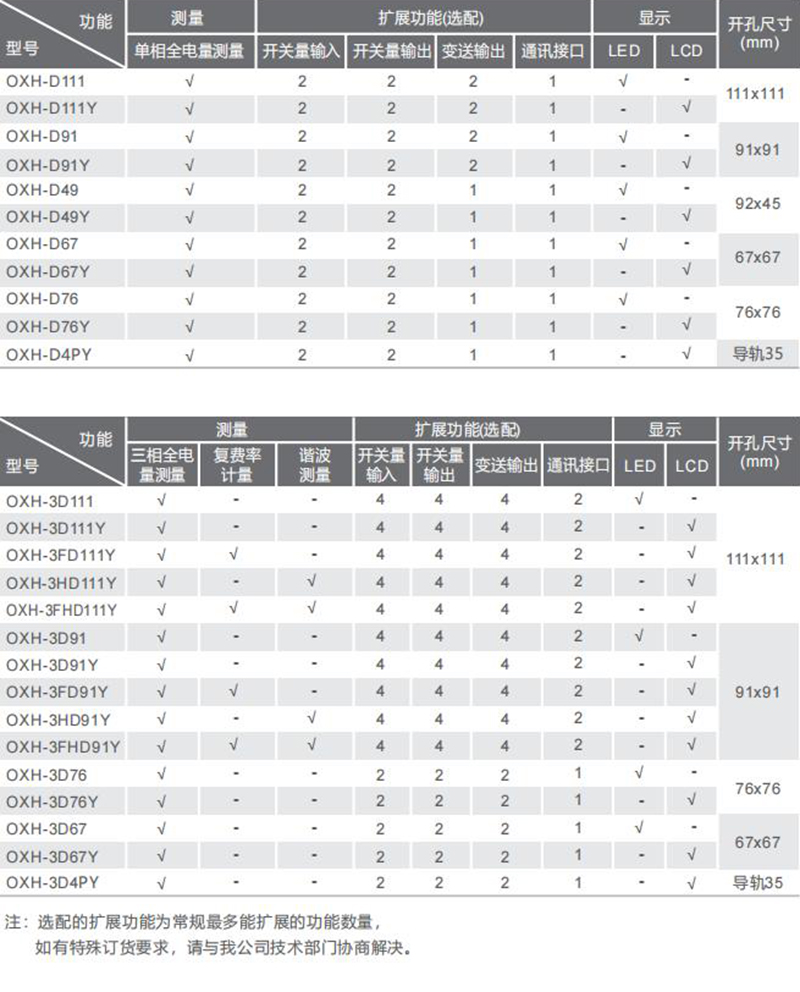

面框尺寸(mm): 120×120；80×80；96×48；96×96；72×72 开孔尺寸(mm): 111×111；76×76；92×45；91×91；67×67 规格选型

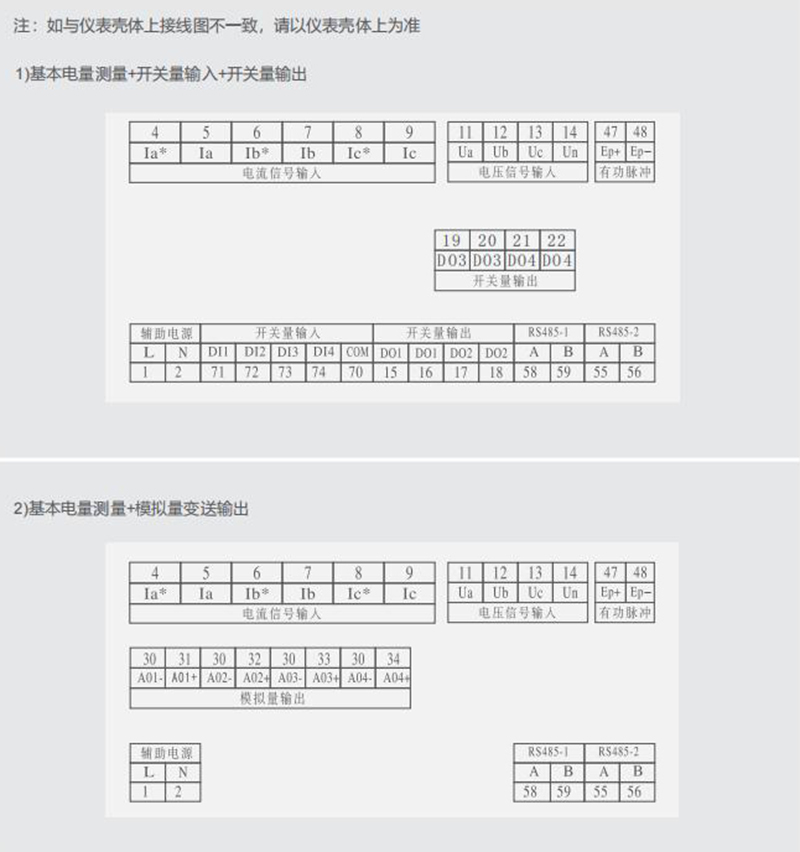

端子排列图

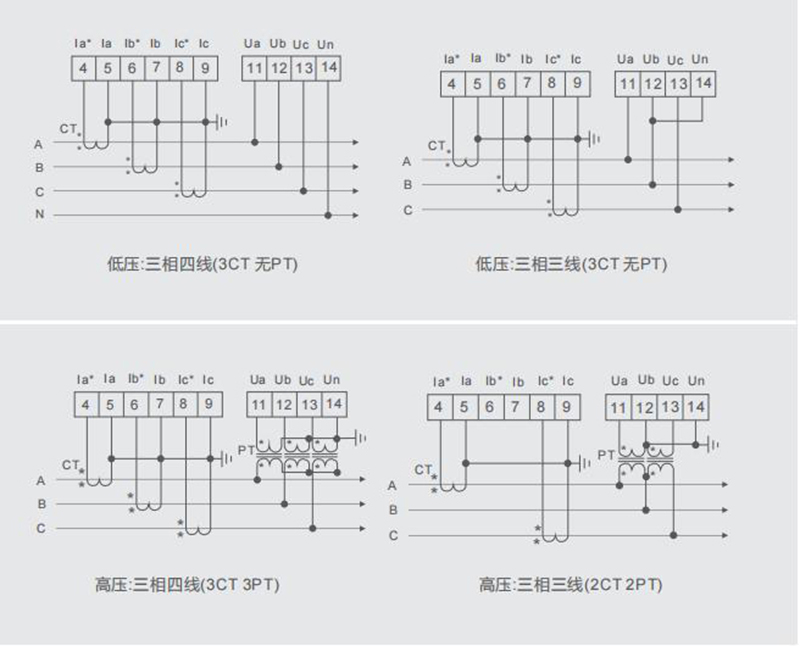

典型信号接线图
订货示例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
例1.
型号：OXH-3D111
外形尺寸：120x120
电源：AC 220V/50Hz
信号输入：三相四线，AC 3×220/380V，AC 100A/5A
其他：其他出厂预设置(未作说明则按照默认设置出厂)
