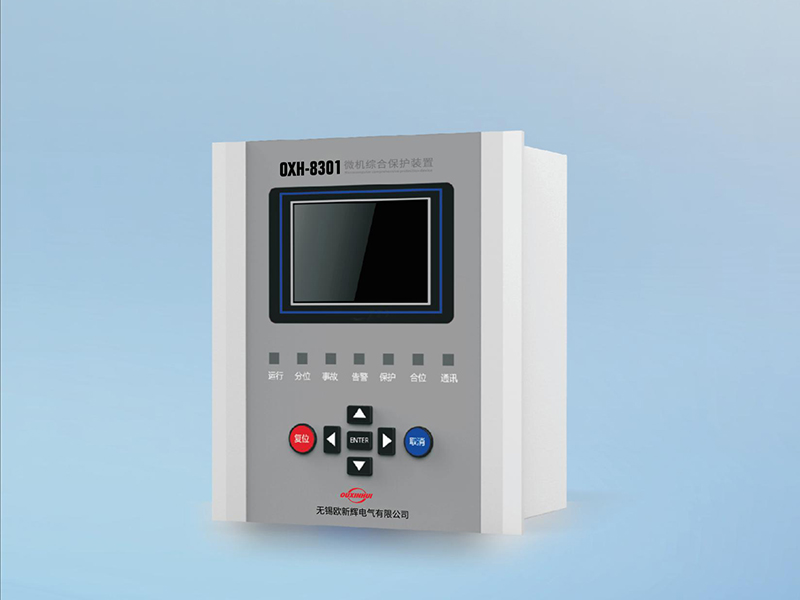

OXH-8301微机综合保护装置
-
OXH-8301微机保护装置是我公司为了适应现代 开关柜小型化要求而专门研发的新一-代微机型继电保护设备，为10KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT等一次设备提.供完善的保护功能。产品尺寸小巧、外观美观,能满足各种环网柜的安装需求,该系列产品为我公司专利产品。
| 留言咨询 更多信息 | |
| 分享： |
|
产品介绍
性能特点
1.采用高性能32位数字信号处理器(DPS) ,提供强大的运算处理能力,保障装置能可靠动作
2.结构紧凑轻巧,造型美观,定制的铝合金压铸一体式面板 与金属机箱,具有很好的防水、防尘功能，产品抗静电、电磁干扰性能突出，主要信号回路配有电磁干扰吸收元件, 可满足恶劣电磁环境下的工作环境
3.采用全中文液晶显示屏，人机交互界面友好,多层菜单显示，操作整定极为方便,无需复杂培训即可完成调试工作。
4.特有的元件级工程级-用户级三级编程模式,元件类型现场可设定。开关量输入、继电器输出可编程
5.高速、高精度交流信号测量,采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算。取样数值有数字化校正并能有效抑制噪声与偏移
6.强大的矢量化计算方法，可得到多种派生交流信号特征,包括正、负、零序,相-线变换,角度,阻抗,功率等
7.能够连续记录64次事件,具有故障时间、类型、峰值的保护动作全事件记录,掉电不丢失。
8.专用时钟芯片及配套电路,保证装置在掉电后也能正确走时,使装置能准确记录各种故障信息
9.增强的MODBUS通信接口，除正常数据之外,还可传输实时波形、矢量数据等
10.完善的自检功能,包括整定参数，记录,操作回路，电流、电压回路等异常监视
11.重要器件(如电源模块、互感器、继电器、液晶显示器、接线端子等)均采用国内外企业的成熟产品，保证装置平均无故障时间大于100,000小时
技术指标
信号输入
工作电源: AC/DC 85~265V或DC18~72V 额定电压： 100V 额定电流： 5A或1A 开关量输入： 10路无源输入 开出接点： 5路无源干接点 通讯接口： RS485通讯, MODBUS协议 环境

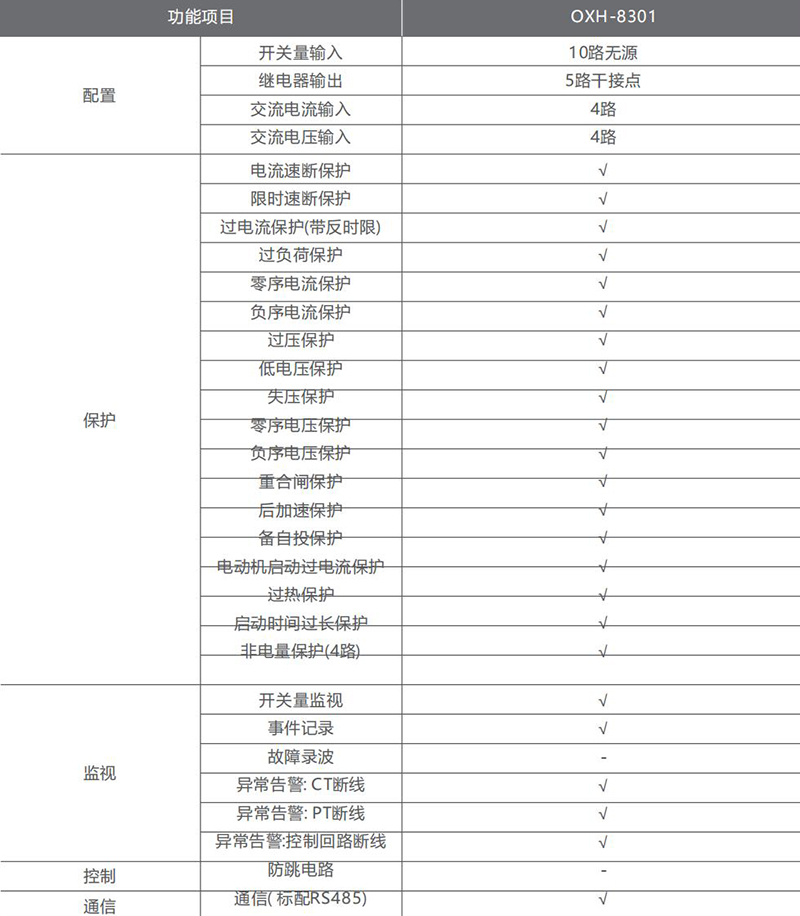

工作温度: -10℃~+55℃ 相对湿度： 不大于95% ,无凝露 大气压力： 80~ 110kPa 其它条件： 装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质且具有防雷、雨、雪设施 试验的标准大气条件： 温度+ 15~+35°C ,湿度45%~75% ,气压86~ 106kPa 功能配置表

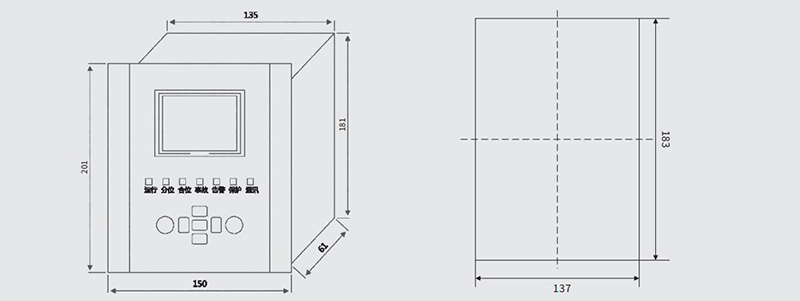

外形安装尺寸图

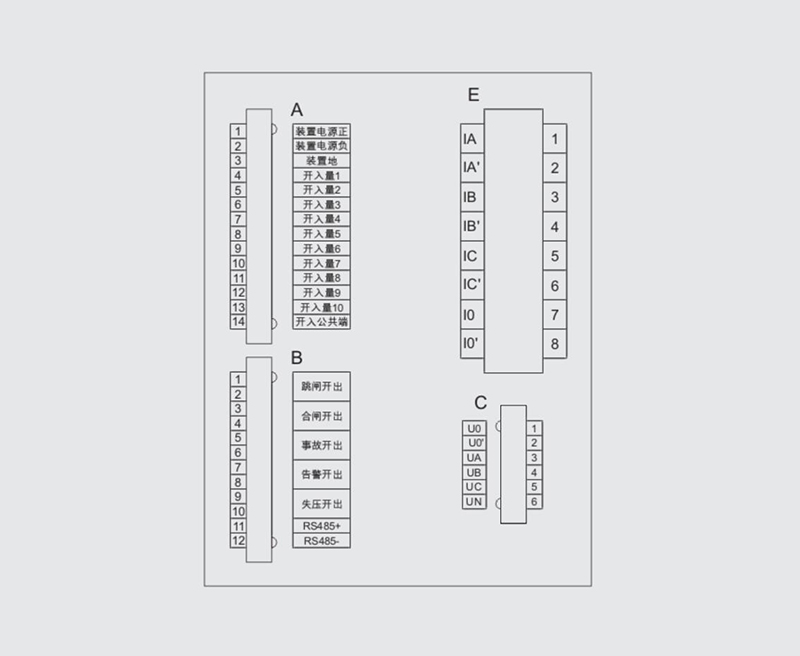

端子定义图
