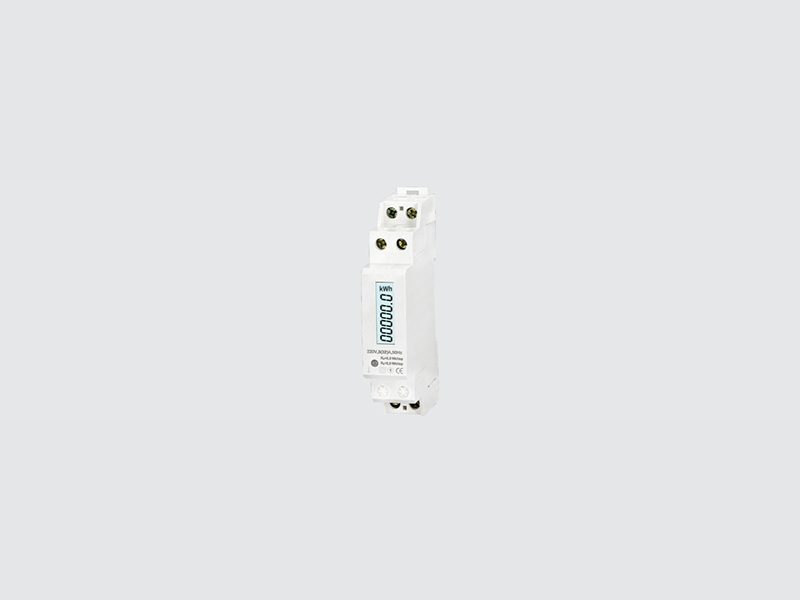

DDS2510 型单相电子式电能表
-
DDS2510型单相电子式电能表采用专用大规模集成电路,具有外围元件少,结构简单、可靠性高、功耗低、 寿 命 长 等 特 点 ， 可用于计量额定频率为50Hz的单相交流有功电能 。该产品各项性能指标符合GB/T 17215.321-25108《1级和2级静止式交流有功电度表》标准中对电子式单相电能表的全部技术要求
| 留言咨询 更多信息 | |
| 分享： |
|
上一条：
DT(S)SD2510三相多功能电能表
下一条：
单相电子式电能表
产品介绍
仪表概述
DDS2510型单相电子式电能表采用专用大规模集成电路,具有外围元件少,结构简单、可靠性高、功耗低、 寿 命 长 等 特 点 ， 可用于计量额定频率为50Hz的单相交流有功电能 。该产品各项性能指标符合GB/T 17215.321-25108《1级和2级静止式交流有功电度表》标准中对电子式单相电能表的全部技术要求
性能特点
1.有功电能计量，长期工作不用调校
2.采用ADE7755专用计量芯片
3.采用内含数字乘法器的国外电能专用集成电路，大大提高了仪表的动态工作范围，使实际过载能力达到10倍以上
4.在5%Ib-Imax范围内有良好的误差线性
5.外围器件少、功耗低、电表结构简单
规格及主要技术参数
额定电流(A)： 1.5(6)A(互感式) 5(20)A 10(40)A

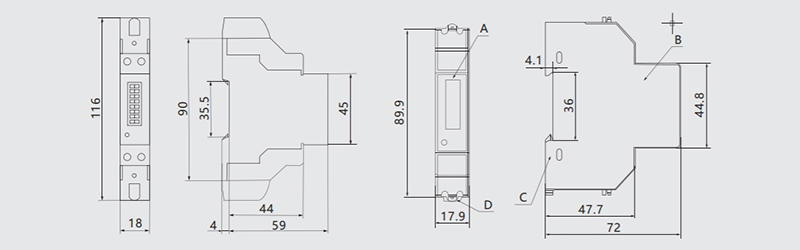

15(60)A 20(80)A 30(100)A额定电压(V)： 220V 额定频率(Hz)： 50Hz或60Hz 准确度等级： 1.0 显示方式： 计度器或液晶 净重： 约0.1kg 外形安装尺寸图

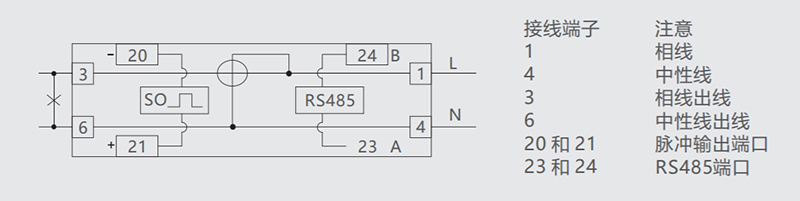

典型信号接线图
